El arnés eléctrico es el conjunto de cables, conectores, terminales y protecciones que lleva corriente y señales a distintos sistemas del vehículo. Cuando se daña, la falla puede parecer de batería, alternador, marcha, fusible, relé, sensor, foco, switch o módulo, aunque la causa real esté en una conexión abierta, un cable con resistencia o un tramo rozado.
Por eso no conviene cambiar piezas al azar. Un arnés puede fallar solo con vibración, calor, humedad, movimiento de motor, puertas, baches o después de una instalación eléctrica. La revisión debe separar si falta alimentación, tierra, señal o continuidad bajo carga.
Señales de arnés eléctrico dañado
- La falla aparece con baches o movimiento: puede haber cable quebrado internamente, conector flojo o arnés rozando.
- Se queman fusibles repetidamente: puede existir corto, cable pelado, humedad, sobrecarga o accesorio mal instalado.
- Huele a plástico o cable caliente: puede haber resistencia alta, falso contacto, fusible incorrecto o conector sobrecalentado.
- El tablero se apaga o marca raro: conviene revisar tierras, alimentación, conectores y señales compartidas.
- Un accesorio falla por momentos: luces, clima, radio, vidrios, ventilador, claxon o limpiaparabrisas pueden fallar por conexión inestable.
- Prende check engine sin síntoma fijo: sensores o actuadores pueden recibir señal irregular por cableado, conectores o tierras.
Por qué no siempre se ve a simple vista

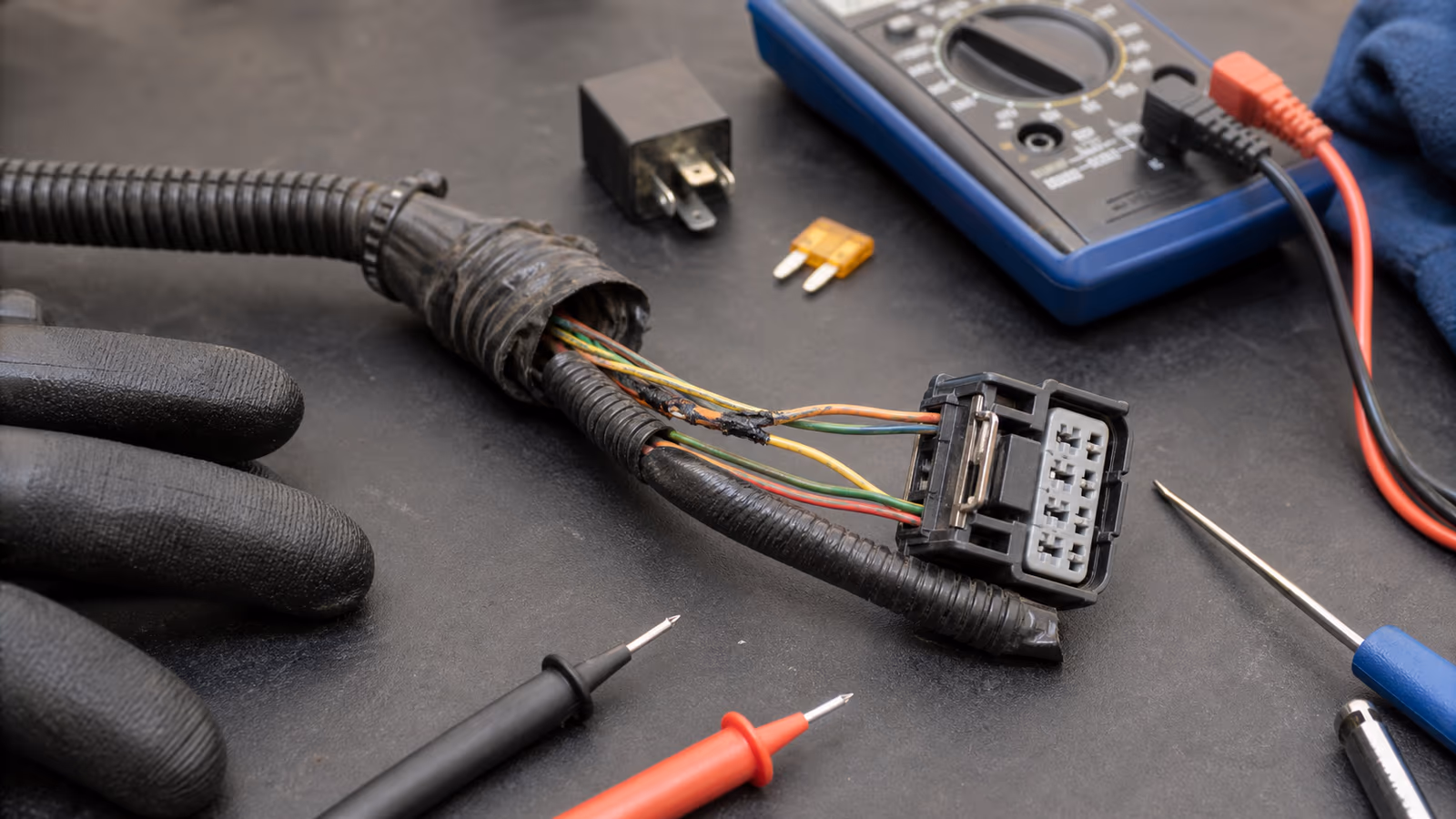

Un cable puede verse completo por fuera y estar quebrado internamente. También puede haber corrosión en terminales, humedad dentro de un conector, presión floja en un pin, aislamiento rozado contra metal o una tierra que solo falla cuando el circuito exige corriente.
Fluke explica que la caída de voltaje ocurre por resistencia en cables, conectores y otros componentes, y que una caída excesiva puede hacer que los sistemas eléctricos trabajen mal o fallen. AA1Car también recomienda medir caída de voltaje bajo carga porque una conexión puede parecer correcta en una prueba simple, pero fallar cuando el circuito está trabajando.
Arnés, fusible, relé o tierra: cómo se confunden
Cuando un fusible se quema, no siempre el fusible es el problema. El fusible solo protege el circuito; la causa puede estar en un cable pelado, un componente trabado, humedad, conector dañado o instalación agregada.
Cuando un relé no activa, puede fallar el relé, pero también la alimentación, tierra, señal de control, socket o cableado. Y cuando un sensor manda lectura irregular, puede ser sensor dañado, pero también arnés, conector, tierra o voltaje inestable.
Por eso conviene revisar el circuito completo: alimentación, tierra, caída de voltaje, continuidad, conectores, protección del arnés, fusibles, relés y el componente final.
Qué no conviene hacer
- No poner fusibles de mayor amperaje para que dejen de quemarse.
- No unir cables sin identificar circuito, calibre y protección.
- No usar cinta como reparación definitiva si hay cable quemado, pelado o húmedo.
- No cortar arneses cerca de conectores sin revisar pinout, señal y continuidad.
- No seguir usando un accesorio que provoca humo, olor a quemado o cable caliente.
- No cambiar módulos o sensores antes de revisar alimentación, tierra y arnés.
Qué datos tener listos al llamar
- Marca, modelo, año y motor del vehículo.
- Qué sistema falla: arranque, luces, tablero, clima, ventilador, vidrios, claxon, sensores, radio u otro.
- Si la falla aparece con baches, calor, lluvia, lavado, al mover puertas o al prender un accesorio.
- Si se quemó un fusible, huele a cable, hay humo, cable caliente, conector derretido o testigo encendido.
- Si hubo instalación reciente de alarma, estéreo, luces, cámara, amplificador, batería, alternador o reparación previa.
- Si el problema es constante o intermitente y cuánto tarda en aparecer.
Dónde revisar arnés eléctrico dañado
Llama a Auto Eléctrica Coronado y explica qué circuito falla y cuándo aparece el síntoma. Puedes revisar arneses eléctricos automotrices, diagnóstico eléctrico automotriz, cables y terminales, fusibles automotrices y relés automotrices.
Si el síntoma se relaciona con arranque lento, luz de batería, descarga o luces débiles, también puede ayudar revisar batería, alternador y marcha. En la página de sucursales puedes elegir Oscar Flores o Mesa Central y llamar directo.
